精准的车身输送定位系统，满足大、中、小型工件的传输定位，可根据客户要求定制及现场安装

输送链

高速升降辊床

输送系统

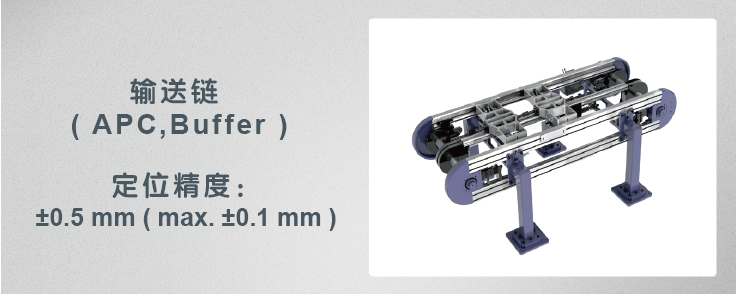

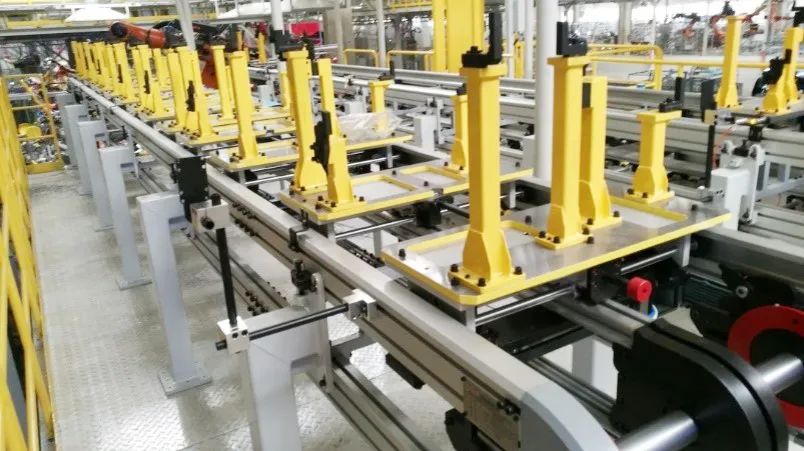

积放式传输线采用稳定的链式传动机构，由输送托盘完成对工件的传输，单托盘工装+工件最大可以达到100kg，同时多个输送托盘可以串联使用，可满足大、中、小型工件的传输。

在传统的直线输送链基础上加上 90° 转向和升降功能，能将工件输送到空间任意位置。布局的多样性，可以解决现场空间不足的问题。适用于自动化工位或人工工位。

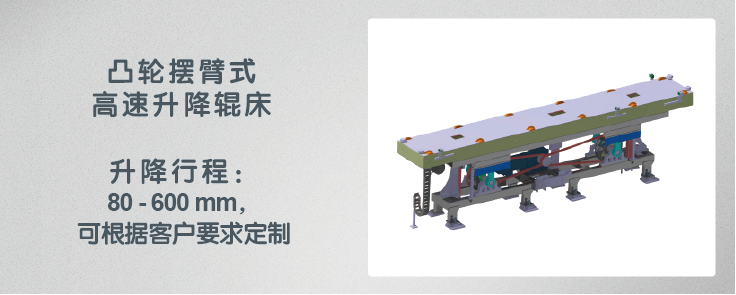

电机通过同步带驱动从动带轮，从而带动凸轮摆臂旋转180°，将辊床台面从低位提升到高位。一体式设计，现场落位安装简便，且可与工装一体式安装。

齿轮箱式高速升降辊床通过十分合理的模块化设计，使其结构十分紧凑简单，辊床台面下方完全空旷，便于布局工装夹具；齿轮齿条结构，SEW同步伺服电机驱动，行程无极可调，接车位置无极可调，高柔性化设计。

电机通过同步带带动从动带轮，凸轮摆臂旋转180°将辊床台面从低位提升到高位。水平传动采用异步伺服电机驱动，编码尺定位，双闭环控制，到位精度高。

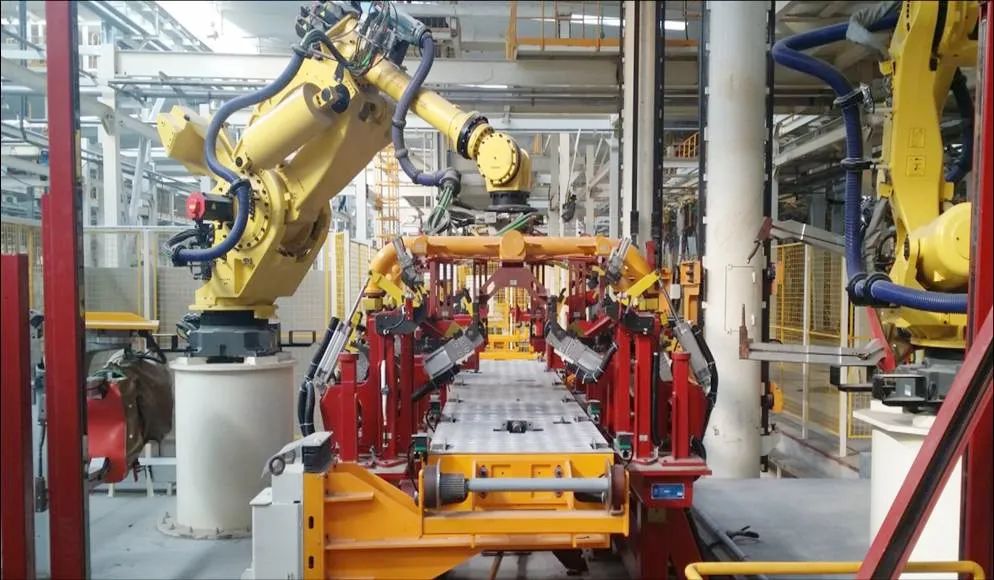

UNS Shuttle线是一款高度集成化的大型自动化传输设备，主要应用于汽车白车身焊装车间的底板、侧围、车身线。长交期件长期备库存，交期柔性，可配合客户完成紧急项目。

电机带动齿轮箱沿齿条和导轨运动，从而带动托盘直线输送。适用于市面上所有知名品牌机器人，包括 KUKA，FANUC，ABB 等。运行速度快，负载大，重复定位精度高，防护性能好，维护方便。

定位系统

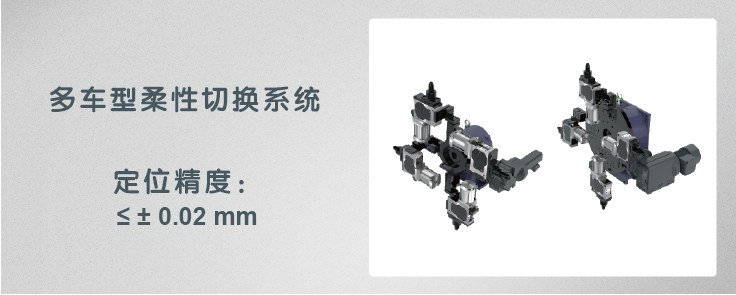

多车型柔性切换系统是以转台为核心研发的切换定位系统，用于多车型混线。结构简单，精度高。机械式到位自锁，稳定可靠。柔性化的产品设计，可以根据客户要求进行定制。

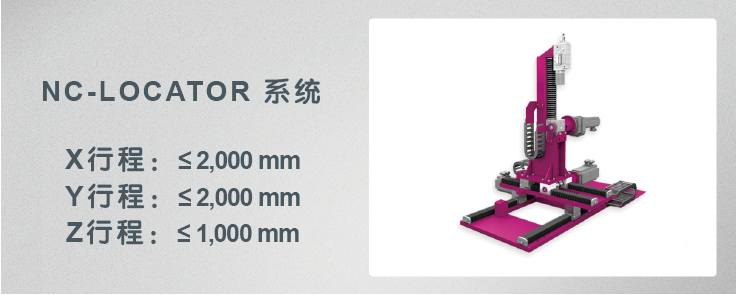

NC-LOCATOR系统是通过电机控制齿轮箱与齿条的运动，实现产品的三向运动，来实现定位，主要用于多种产品混线。

深圳市恒拓高工业技术股份有限公司（AMTS & AHTE South China 2022展位号：2E18）邀您参观 AMTS & AHTE South China，探索更多行业解决方案！

图文来源：HITOP
