应用案例 | 清洗工艺在Hair-Pin电机中的应用,旗帜系列P500MX效率创新高!

2022年08月11日


当前,新型动力汽车行业发展迅速,根据国际能源署(IEA)的报道,全球的新能源汽车需求量猛增(如图1所示),汽车行业正面临着快速革新。这种变革给汽车制造商带来了新的挑战,他们需要及时更新各种工艺技术,与时俱进的同时保证产品质量安全。

图1:新能源汽车的增长趋势(a)和

全球电动汽车用电机行业的市场预测(b)

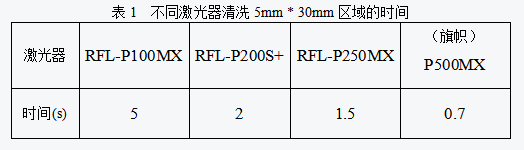

电机是新能源动力汽车的核心部位之一,其内部的铜制Hair-Pin(定子扁铜线绕组)要保证绝缘,实现电气隔离,通常会被包上一层漆层或者有机绝缘层。Hair-Pin焊接之前,需要把焊接区的绝缘层有效地去除。机械剥线会损坏导线,CO₂激光器通常不能完全清除绝缘层。而锐科(AMTS & AHTE South China 2022展位号:2G09)的RFL-P100MX、RFL-P200S+、RFL-P250MX和最新推出的旗帜系列P500MX均可以出色地完成此项清洗任务。图2是单根铜制Hair-Pin清洗前和清洗后的对比图片,材料为国外知名品牌所用材料,清洗区域为5mm * 30mm,清洗前的材料如图2(a)和2(c)所示,清洗后的材料如图2(b)和2(d)所示,上述4款激光器清洗相同区域的所用时间如表1所示。

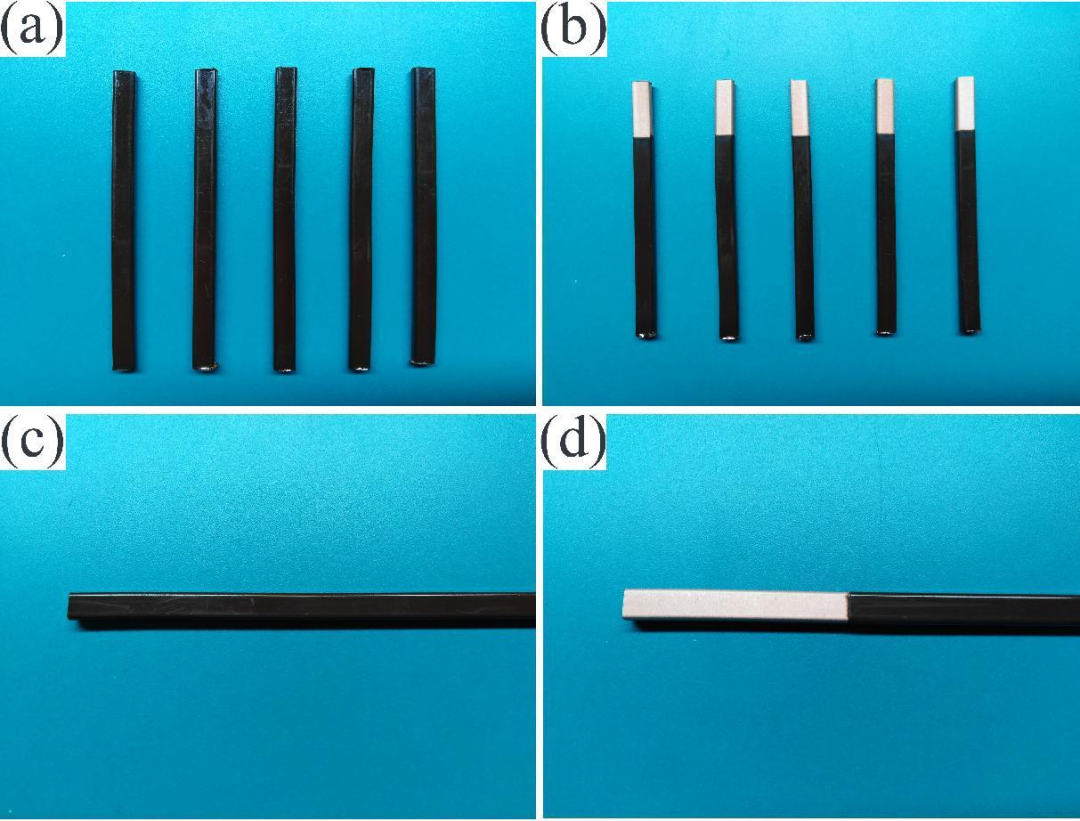

图2:清洗前的样品(a)和(c)

清洗后的样品(b)和(d)

点击查看详情

客户可以根据具体的技术要求选择激光器,通过工艺调节均可以完成对Hair-Pin绝缘层的清洗。锐科(AMTS & AHTE South China 2022展位号:2G09)的RFL-P100MX、RFL-P200S+、RFL-P250MX和旗帜新款产品P500MX激光器的基本参数如下表2所示,RFL-P200S+和(旗帜)P500MX如图3所示。

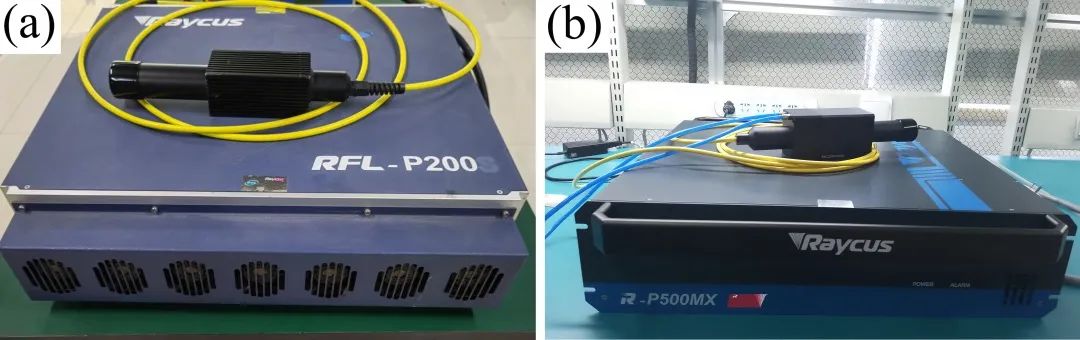

图3:RFL-P200S+(a)和

旗帜系列P500MX(b)

通过激光清洗Hair-Pin电机的应用案例,可以发现这款新推出的旗帜系列P500MX清洗优势非常明显,整体清洗效率大大提升。它采用水冷设计,具有稳定性好、高单脉冲能量(2mJ)、高光束质量(≤1.8)、多种脉宽可选(20-500ns)、重复频率(1-4000kHz),首脉冲可用,具备连续模式,参数可实时切换等特点,具备网口功能;除此之外它还可以应用于清洗顶盖镀锌层、电池极柱清洗、正负极片清洗等,也是薄箔和涂层的精细加工、表面处理、微加工、光伏、划线和新能源等工业应用的理想选择。

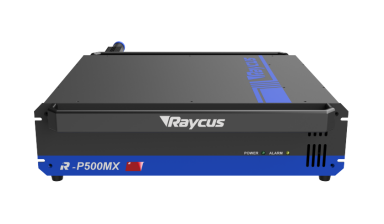

旗帜系列P500MX

近期,锐科(AMTS & AHTE South China 2022展位号:2G09)还将再推出一期该款产品的工艺应用测试内容,为大家进一步揭秘旗帜系列P500MX的其他应用优势,一起拭目以待!

AMTS & AHTE South China 2022(深圳)关注激光工程,将聚焦汽车白车身、零部件、动力总成、内外饰、新能源汽车动力电池、驱动电机等领域的激光加工生产设备及交钥匙系统工程,依托AMTS在焊装工程领域系统集成优势和资源,经过多年培育和发展,已发展为汽车制造提供全方位、高品质的激光加工应用系统集成解决方案的专业平台。

AMTS & AHTE South China2022将于2022年10月12-14日登陆深圳国际会展中心(宝安新馆)

图文来源:锐科激光
