在汽车制造领域，冲压作为汽车生产的第一步，全自动、大批量、高效生产，是冲压零部件的核心诉求。在此需求下，冲压件的测量与检测也是目前各大汽车厂及零部件厂的质量需求。

冲压件作为汽车车身质量保证的基础，它的质量的好坏直接关系到整辆车的优劣，其重要程度不言而喻。冲压环节需要剔除不良品，这时候就需要借助工业相机，对冲压工件进行视觉检测，保证产品合格性与质量。

• 检测要求：需要在冲压结束后，固定位置进行检测，同时将不良品给出信号。

背景：成品工件存在孔未冲透，未区分工件正反进行冲压，冲断料等情况。

挑战 ：安装有一定限制。

邦纳解决方案 ：使用邦纳智能相机VE系列+配合特殊光源检测。

方案应用 ：现场安装打光后出来的效果图如下。

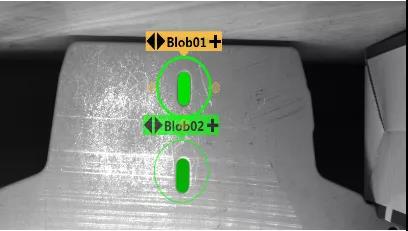

使用Blob工具检测孔是否冲透，检测效果如下，Blob2工具模拟孔未冲穿，检测NG。

工件正反检测，测试产品设定凸出在右侧，检测合格。

工件正反检测，当凸出在左侧，检测NG。

当需要检测固定位置是否冲断料，可以使用测量工具检测，以测量其距离是否发生变化。

Why Banner?

智能相机，一体安装更加方便

I/O输出数量多，功能可以设置

客户收益

通过加装视觉检测，可以将不良品剔除。
